SBDQ-DL60電力拖動實訓臺
一、設備概述
電力拖動實訓臺根據國家新《職業標準》及勞動部頒發的"電工技術等級證"和"電工實操證"等培訓、鑒定內容要求，以電工國家職業資格中級工、高級工考核內容為基礎研發而成。同時該套設備遵循了培訓、鑒定、競賽相結合的原則，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，也適用于機電類職業技能競賽。
電力拖動實訓設備采用采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

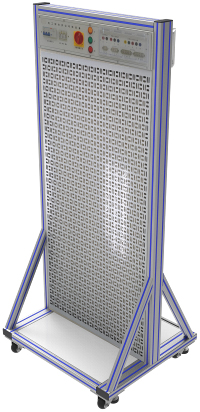

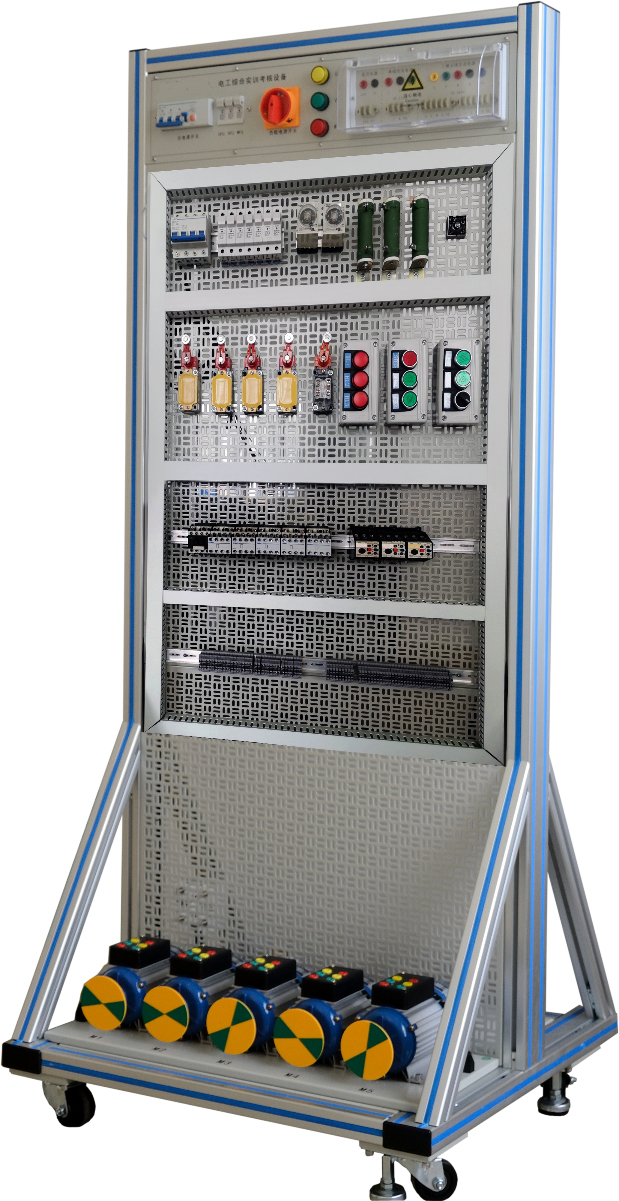

（效果圖）
二、設備功能與結構
電力拖動實訓設備由電力拖動安裝平臺、電力拖動實訓套件箱、實訓工具等組成。
1.電力拖動安裝平臺
電力拖動安裝平臺采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
三、設備參數概覽
1.工作電源： AC380V±10％ 50Hz
2.額定功率：≤1.5kW
3.安全保護功能：漏電保護、過流保護、短路保護、接地保護
4.單站尺寸：W800*D700*H1829mm
四、電力拖動實訓設備配置清單
序號 | 配置名稱 | 規格型號 | 品牌 | 單位 | 數量 | 備注 |
電力拖動實訓平臺 |
1 | 主體平臺 |
| 碩博 | 套 | 1 |
|
2 | 電源模塊 |
| 碩博 | 套 | 1 |
|
3 | 電力拖動掛板 |
| 碩博 | 套 | 1 |
|
4 | 電動機組 |
| 碩博 | 套 | 1 |
|
5 | 電力拖動實訓套件箱 |
| 碩博 | 套 | 1 | 見附件一 |
6 | 實訓工具包 | 常用實訓工具、儀表。 |
| 套 | 1 | 見附件二 |
7 | 培訓資源包 |
|
| 套 | 1 |
|
8 | 設備配線包 | （見附件三） | 碩博 | 套 | 1 |
|
9 | 凳子 | 座直徑:32CM*寬度:40CM*座高:45CM 白色 | 瑪留斯 | 張 | 1 |
|
五、電力拖動實訓設備配置詳細參數
序號 | 設備名稱 | 詳細參數 |
1 | 主體平臺 | 1. 整體尺寸：W800*D700*H1829mm 2. 網孔板尺寸：W718*D40*H1490mm 3. 平臺采用立式結構開放式設計，主體采用40*80型材做骨架，周邊采用Q235冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。 |
2 | 電源模塊 | 1. 功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。 2. 尺寸：W718*D98*H158mm 3. 結構：由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。 4. 直流電源：DC24V/6.5A，帶短路保護及自動恢復功能； 5. 兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 6. 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
|
3 | 電力拖動掛板 | 1. 功能：采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理實訓； 2. 尺寸：W718*D40*H1490mm（不含器件） 3. 結構：掛板采用二橫二豎通用網孔設計，2.0mm厚Q235冷軋鋼板折彎焊接而成，表面靜電噴塑處理。 |
4 | 電動機組 | 1. 功能：底板采用Q235冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。
2. 尺寸：W600*D260*H160mm（含器件） 3. 三相異步電動機 4臺 a)電壓： 380V±10% b)功率：180W c)頻率：50HZ d)接法：Y/△ e)電流：0.4A f)轉速：1400r/min 4. 雙速電機 1臺 a)電壓： 380V±10% b)頻率：50HZ c)接法：Y Y/△ d)電流：0.4A e)轉速：1400/700r/min
|
5 | 培訓資源包 | 1.設備使用說明書 1)設備概述 2)設備圖片 3)技術參數 4)設備特點 5)主要配置清單 6)設備平臺介紹 7)注意事項 2. 培訓項目 電力拖動部分實訓內容 1. 接觸器點動正轉控制電路安裝與調試 2. 接觸器自鎖正轉控制線路安裝與調試 3. 具有過載保護的接觸器正轉控制線路安裝與調試 4. 點動與連續混合正轉控制線路安裝與調試 5. 兩地正轉控制電路安裝與調試 6. 一個按鈕啟動、停止控制電路安裝與調試 7. 接觸器聯鎖正、反轉控制線路安裝與調試 8. 接觸器雙重聯鎖正、反轉控制線路安裝與調試 9. 位置控制線路安裝與調試 10. 自動循環控制線路安裝與調試 11. 接觸器聯鎖的自動往返控制電路安裝與調試 12. 順序啟動逆序停止控制電路安裝與調試 13. 按鈕、接觸器控制Y-△降壓啟動電路安裝與調試 14. 按鈕、接觸器控制雙速電動機電路安裝與調試 15. 帶有點動的自動往返控制電路安裝與調試 16. 雙速電機（從低速到高速）自動控制電路安裝與調試 17. 電葫蘆電氣控制電路安裝與調試 18. 小車自動往返、延時停止控制電路安裝與調試 19. 點動、連續、停止延時自動往返控制電路安裝與調試 20. CA6140型車床控制電路安裝與調試 |
附件一、電力拖動實訓套件箱
序號 | 配置名稱 | 規格型號 | 品牌 | 單位 | 數量 |
1 | 剩余電流動作斷路器 | NB1LE-40 3P+N C16 | 正泰 | 個 | 1 |
2 | 小型斷路器 | NB1-63 3P C16 | 正泰 | 個 | 1 |
3 | 交流接觸器 | CJX2-1210 220V | 正泰 | 個 | 6 |
4 | 輔助觸頭 | F4-22 | 正泰 | 個 | 6 |
5 | 中間繼電器 | JZC1-44 AC220V | 正泰 | 個 | 4 |
6 | 熔體 | RT28-32/4A | 正泰 | 個 | 7 |
7 | 熔斷器座 | RT28N-32 32A | 正泰 | 個 | 7 |
8 | 時間繼電器 | JSZ3A-B（通電延時0.1s-6m) AC220V | 正泰 | 個 | 4 |
9 | 時間繼電器 | JSZ3C-B （瞬動型通電延時0.1s-6m) AC220V | 正泰 | 個 | 2 |
10 | 時間繼電器座 | PF083-A /8T圓孔 | 正泰 | 個 | 4 |
11 | 熱過載繼電器 | NR4-63/1.6-2.5A | 正泰 | 個 | 3 |
12 | 行程開關 | YBLX-K3/20S/B 不帶鎖 單輪 | 正泰 | 個 | 3 |
13 | 行程開關 | YBLX-K1/211 帶鎖 單輪 | 正泰 | 個 | 3 |
14 | 自復平頭按鈕 | NP2-BA45 孔徑Ф22 1常開1常閉 紅色 | 正泰 | 個 | 2 |
15 | 自復平頭按鈕 | NP2-BA35 孔徑Ф22 1常開1常閉 綠色 | 正泰 | 個 | 3 |
16 | 自復平頭按鈕 | NP2-BA55 孔徑Ф22 1常開1常閉 黃色 | 正泰 | 個 | 1 |
17 | 1位蘑菇頭式按鈕 | NPH1-1006 | 正泰 | 個 | 1 |
18 | 1位按鈕盒 | NPH1-10 淺灰色 | 正泰 | 個 | 1 |
19 | 2位按鈕盒 | NPH1-20 淺灰色 | 正泰 | 個 | 1 |
20 | 3位按鈕盒 | NPH1-30 淺灰色 | 正泰 | 個 | 4 |
21 | 信號指示燈 | ND16-22DS/4 AC220V 綠色 | 正泰 | 個 | 3 |
22 | 信號指示燈 | ND16-22DS/4 AC220V 黃色 | 正泰 | 個 | 2 |
23 | 信號指示燈 | ND16-22DS/4 AC220V 紅色 | 正泰 | 個 | 2 |
24 | 二位置鎖定旋鈕式開關 | NP2-BD25 孔徑Ф22 1常開1常閉 | 正泰 | 個 | 3 |
25 | 橋堆 | KBPC5010 50A/10W |
| 個 | 1 |
26 | 管式電阻 | RX20-50W100Ω±5% |
| 個 | 3 |
27 | 線槽 | 40*35白色 2米 |
| 條 | 3 |
28 | 通用C45鋁導軌 | 35*7.5*1.1mm 1米 |
| 條 | 3 |
29 | 實訓耗材包 |
|
| 套 | 1 |
附件二、實訓工具
序號 | 配置名稱 | 規格型號 | 品牌 | 單位 | 數量 | 備注 |
1 | 歐式管型壓線鉗 | 0.25-6mm2 (HSC86-4) | IWISS | 把 | 1 |
|
2 | 螺絲刀 | 十字PH2*100 mm | 史丹利 | 把 | 1 |
|
3 | 螺絲刀 | PH0*75強力型十字 | 史丹利 | 把 | 1 |
|
4 | 螺絲刀 | 5*75強力型一字 | 史丹利 | 把 | 1 |
|
5 | 手動螺絲刀套件 | 38PCS,H4*28mm | 鷹之印 | 把 | 1 |
|
6 | 剝線鉗 | 150MM | 鷹之印 | 把 | 1 |
|
7 | 不銹鋼剪刀 | NS-3 | 張小泉 | 把 | 1 |
|
8 | 卷尺 | 5米 | 史丹利 | 把 | 1 |
|
9 | 直角尺 | 300*150mm | 史丹利 | 把 | 1 |
|
10 | 斜口鉗 | 7寸 | 史丹利 | 把 | 1 |
|
11 | 手柄套筒 | 7mm | 鷹之印 | 把 | 1 |
|
12 | 塑柄調節式鋼鋸架 | 10寸-12寸 可調試 | 鷹之印 | 條 | 1 |
|
13 | 鋼鋸條 | 18TPI×12"/300mm | 鷹之印 | 把 | 1 |
|
14 | 數字萬用表 | UT139C | 優利德 | 把 | 1 |
|
15 | 電工工具腰包 | 八合一掛腰式工具包（含帶） | 鷹之印 | 個 | 1 |
|
附件三、產品配線包
序號 | 配置名稱 | 規格型號 | 單位 | 數量 |
1 | 護套疊插導線 | S401 50CM 黃色 | 條 | 5 |
2 | 護套疊插導線 | S401 50CM 綠色 | 條 | 5 |
3 | 護套疊插導線 | S401 50CM 紅色 | 條 | 5 |
4 | 護套疊插導線 | S401 50CM 黑色 | 條 | 1 |
5 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 紅色 | 條 | 5 |
6 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 綠色 | 條 | 5 |
7 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 黃色 | 條 | 5 |
8 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 黑色 | 條 | 2 |
9 | 網絡跳線 | 8P 1M 藍色 | 條 | 3 |
10 | 網絡跳線 | 8P 2M 藍色 | 條 | 1 |
